دستگاه برش رول آستین جمع شونده اتوماتیک به ورق

دستگاه برش رول آستین جمع شونده اتوماتیک به ورق

توضیحات محصول

بسیاری از مشتریان پس از یک لحظه آشنا به برش رول به ورق می‌روند: سفارش‌ها در حال افزایش است، فیلم نازک‌تر یا فنی‌تر می‌شود، و برش دستی یا نیمه دستی به گلوگاه تبدیل می‌شود. اپراتورها شروع به جبران با 'احساس' می‌کنند - تنش را با غریزه تنظیم می‌کنند، لبه‌ها را کوتاه می‌کنند، ورق‌های کوتاه را دوباره برش می‌دهند و با دست روی هم چیده می‌شوند تا از لغزش توده‌ها جلوگیری شود. کار می کند... تا زمانی که این کار را انجام ندهد.

این ماشین برای آن واقعیت توسعه یافته است. در نظر گرفته شده است که این مرحله آرام و قابل اعتماد در خط شما باشد - مرحله ای که یک رول بزرگ را به خروجی ورق تبدیل می کند که منظم و حرفه ای به نظر می رسد. هنگامی که به خوبی اجرا شود، آن را در جزئیات حسی کوچک متوجه خواهید شد: وب به آرامی ردیابی می‌شود، عمل برش تمیز باقی می‌ماند، و ورق‌های جمع‌آوری‌شده صاف‌تر و ترازتر می‌شوند. به جای تعقیب فرآیند، تیم شما می تواند آن را با تنظیمات استاندارد، بررسی های مستند و نتایج قابل تکرار اجرا کند.

نتیجه فقط 'اتوماسیون' نیست. این انتقال تمیزتر به ایستگاه بعدی است - چاپ، برچسب زدن، برش قالب، شکل دادن آستین، یا بسته بندی - جایی که پایداری بیشتر از همه مهم است.

ویژگی ها و نکات برجسته محصول

قابلیت‌های اصلی که مستقیماً از نتایج تولید پشتیبانی می‌کنند:

• چندین گزینه عرض برش، بنابراین بتوانید با عرض وب خود بدون خرید بیش از حد ظرفیت مطابقت دهید

• دقت برش بالا برای مواد سخت و انتظارات تحمل سخت طراحی شده است

• ترکیب PLC و سروو موتور برای کنترل حرکت پایدار و چرخه های تکرارپذیر

• برش کامل به عنوان استاندارد، با برش بوسه به عنوان یک گزینه برای گردش کار خاص موجود است

• دستگاه علامت چشم اختیاری برای پشتیبانی از برنامه هایی که نیاز به تراز ثبت نام دارند

• بارگیری شفت هوا برای تغییرات سریعتر رول و نصب امن وب طراحی شده است

• حذف کننده استاتیک اختیاری برای کاهش چسبندگی، جذب گرد و غبار و مشکلات مربوط به رسیدگی به شبکه های فیلم

• تسمه نقاله اختیاری برای بهبود جریان جمع آوری و کاهش جابجایی دستی

• عملکرد باز کردن خودکار برای پشتیبانی از تغذیه مداوم و پایدار

مواد و کاربردها

این دستگاه برای مبدل هایی طراحی شده است که با مواد مخلوط کار می کنند و می خواهند یک پلت فرم برش داشته باشند که بتواند هم تارهای فلزی و هم غیرفلزی را اداره کند. برای برش رول به ورق مناسب است:

• تارهای فیلم آستین کوچک و برچسب مورد استفاده در جریان کار بسته بندی

• PET، PC، فیلم های PVC و سایر شبکه های پلاستیکی

• فویل آلومینیوم و فویل مس برای تبدیل صنعتی

• فیلم باتری لیتیوم و مواد تخصصی مرتبط

• PCB، FPC مربوط به برش ورق نیاز دارد

• فلانلت و برخی مواد انعطاف پذیر غیر فلزی

• فویل فلزی و سایر مواد وب که لبه‌های تمیز و کنترل ابعاد اهمیت دارند

موارد استفاده معمول B2B:

• تولید برچسب آستین: برش فیلم به ورق های ثابت برای مراحل تبدیل پایین دست

• تبدیل فیلم صنعتی: آماده سازی اندازه ورق برای لمینیت، آزمایش یا شکل دهی

• فرآوری فویل: آماده سازی ورق برای بسته بندی، باتری یا استفاده صنعتی خاص

• کارگاه های چند SKU: یک خط که می تواند بین مواد بر اساس اجراهای برنامه ریزی شده جابجا شود

نکته عملی برای خریداران: 'بهترین' تنظیم به شدت به رفتار مواد شما بستگی دارد - سفتی، تمایل ساکن، اصطکاک سطح، و ضخامت. به اشتراک گذاری مشخصات نمونه واقعی خود در طول RFQ به قفل شدن در پایدارترین پیکربندی کمک می کند.

مشخصات عملکرد و برنامه ریزی تولید

در تولید B2B، اعداد عملکرد تنها زمانی مفید هستند که به اطمینان زمان‌بندی تبدیل شوند. این دستگاه حول یک وعده ساده تعریف شده است: ورق های دقیق با یک ریتم عملکرد ثابت.

نکات کلیدی عملکرد:

• سرعت برش: 100 برش در دقیقه

• دقت برش: 0.03 میلی متر

• محدوده طول برش: 0-9999.99 میلی متر

• ضخامت مواد: 0.5-20 میلی متر، بسته به مواد مختلف

نحوه استفاده از این مشخصات در برنامه ریزی:

• از طول و سرعت برش برای تخمین چرخه در هر شیفت استفاده کنید، سپس زمان واقعی تغییر رول و بازرسی را کم کنید.

• از مرجع دقیق برای تنظیم پست های بازرسی QC استفاده کنید: تأیید اولیه، نمونه برداری میان دوره ای و تأیید پس از تغییر.

• اگر از لایه های نازک مستعد استاتیک یا پیچ خوردگی استفاده می کنید، برای محافظت از خروجی قابل استفاده در سرعت های بالاتر، برای جریان جمع آوری آنتی استاتیک اختیاری و نرم تر برنامه ریزی کنید.

جدول برنامه ریزی سریع:

حالت های برش و کنترل کیفیت

محصولات مختلف به «احساسات برش» متفاوتی نیاز دارند. دیگران امتیازدهی کنترل شده را می خواهند که برای پردازش بعدی دست نخورده باقی بماند.

• برش کامل استاندارد است و برای خروجی ورقی که روی هم چیده می‌شود، شمارش می‌شود، بسته‌بندی می‌شود یا به عنوان ورق‌های جداگانه وارد ایستگاه بعدی می‌شود، ایده‌آل است.

• هنگامی که فرآیند شما نیاز به برش جزئی یا جداسازی کنترل شده دارد (به عنوان مثال، گردش‌های کاری که نیاز دارند مواد قبل از مرحله بعدی پشتیبانی شوند) به عنوان یک گزینه در دسترس است.

برای تیم های QC، بررسی های توصیه شده عبارتند از:

• بازرسی اولیه در طول و عرض هدف، تایید لبه های تمیز و ابعاد ثابت

• نمونه برداری دوره ای در طول اجرا، به ویژه پس از تغییر رول

• بررسی بصری برای بریدگی لبه، کشیدگی یا تغییر شکل روی فیلم های حساس به حرارت

• چک های جمع آوری: پشته اغلب اولین سیگنال هشدار دهنده تنش یا مشکلات ساکن است

سیستم کنترل و تجربه اپراتور

ماشینی که 'خودکار به نظر می‌رسد' اما همچنان به غرایز اپراتور وابسته است، در شیفت‌ها مقیاس نخواهد شد. این سیستم از ترکیب PLC و سروو موتور برای پشتیبانی از حرکت تکرارپذیر و عملکرد استاندارد استفاده می کند.

معنی آن روی زمین چیست:

• تنظیمات را می توان به عنوان دستور العمل های مستند به جای 'حافظه اپراتور' اجرا کرد

• حرکت مبتنی بر سرو به تثبیت زمان بندی چرخه و کاهش تکرارپذیری کمک می کند

• اپراتورها می‌توانند روی نظم تغذیه، بازرسی و جمع‌آوری تمرکز کنند - نه تنظیم میکرو ثابت

برای گیاهان B2B، این موارد را بهبود می بخشد:

• زمان آموزش اپراتورهای جدید

• سازگاری بین شیفت های روز و شب

• قابلیت ردیابی تنظیمات زمانی که شکایات مشتری نیاز به بررسی دارد

مدیریت وب و پایداری باز کردن

یک برش رول به ورق با رفتار وب زندگی می کند یا می میرد. حتی تغییرات کوچک در تغذیه می تواند به صورت ورقه های اریب، طول های ناهموار یا پشته هایی که تکیه دارند قابل مشاهده باشد.

این دستگاه شامل:

• عملکرد باز کردن خودکار برای پشتیبانی از تغذیه پایدار در حین کار مداوم

• بارگیری شفت هوا، کمک به ایمن سازی رول و کاهش زمان نصب

نظم عملیاتی توصیه شده برای پایداری بهتر:

• قبل از شروع، تراز رول و سفتی بارگیری را تأیید کنید

• غلتک‌ها را تمیز و محیطی با گرد و غبار را برای تارهای فیلم حفظ کنید

• برای مواد مستعد استاتیک، اضافه کردن حذف کننده استاتیک اختیاری برای کاهش مشکلات چسبندگی و جابجایی را در نظر بگیرید

• هنگامی که ورق های شما نیاز به انتقال نرم تر و جمع آوری تمیزتر بدون کشیدن دستی دارند، از تسمه نقاله اختیاری استفاده کنید

گزینه ثبت نام و علامت چشم

برخی از برنامه های آستین و فیلم های چاپی برای چاپ علامت ها یا تکرار طول ها نیاز به تراز دارند. برای آن موارد، یک دستگاه علامت چشم به عنوان یک گزینه موجود است.

چگونه این به تولید کمک می کند:

• زمانی که پله پایین دست شما به موقعیت چاپی بستگی دارد، هماهنگی بهتری دارد

• کاهش چرخه 'تنظیم و رد کردن' در شروع اجرا

• زمانی که تکرار مواد و ویژگی‌های بصری اهمیت دارند، محل برش قابل پیش‌بینی‌تر است

اگر نیازی به ثبت نام ندارید، بسیاری از مشتریان تنظیمات پایه را ساده تر نگه می دارند و به جای آن روی ثبات مجموعه و کنترل استاتیک سرمایه گذاری می کنند. انتخاب صحیح بستگی به این دارد که الزامات تراز پایین دستی شما چقدر سخت است.

گزینه های سفارشی سازی و پیکربندی

خریداران B2B به ندرت یک دستگاه ثابت را می خواهند - آنها پیکربندی مناسب برای وب، فضای خود و سبک خروجی خود می خواهند.

جهت های پیکربندی موجود عبارتند از:

• انتخاب عرض بر اساس مدل برای مطابقت با عرض وب و برنامه رشد شما

• دستگاه علامت چشم اختیاری برای نیازهای ثبت شده برش

• حذف کننده استاتیک اختیاری برای شبکه های فیلم که در آن جذب گرد و غبار و چسبندگی باعث ایجاد ضایعات می شود

• تسمه نقاله اختیاری برای بهبود انتقال ورق و مرتب نگه داشتن پشته ها

• گزینه Kiss-cut برای جریان های کاری که به جای جداسازی کامل نیاز به برش کنترل شده دارند

یک راه عملی برای تصمیم گیری گزینه ها:

• اگر ضایعات شما بیشتر 'بعدی' است، روی نظم و انضباط تنظیم و کنترل تمرکز کنید.

• اگر ضایعات شما بیشتر در حال «حرکت» است، روی کاهش استاتیک و جریان جمع‌آوری بهتر سرمایه‌گذاری کنید.

• اگر ضایعات شما بیشتر 'تراز' است، گزینه علامت چشمی و اعتبارسنجی فرآیند سخت‌تر را در نظر بگیرید.

کیفیت، انطباق، و مستندات

برای تیم‌های تدارکات و مهندسی، پذیرش فقط مربوط به عملکرد نیست. این همچنین در مورد اسناد و آمادگی انطباق است.

این دستگاه با:

• گواهی CE به صورت موجود نشان داده شده است

• مواد مرجع پیکربندی ماشین

• پشتیبانی عملی برای آزمایش پذیرش کارخانه: بررسی طول، بررسی سازگاری خروجی و تأیید گزینه

اگر زنجیره تامین تنظیم شده یا تولید متمرکز بر صادرات را اجرا می کنید، از قبل تعریف کنید:

• مدارک مورد نیاز آزمون و فرمت بازرسی

• استانداردهای بسته بندی برای حمل و نقل

• انتظارات قطعات یدکی برای سال اول بهره برداری

نصب، سرویس و اجرای طولانی مدت

گران ترین ماشینی است که به طور متناقض کار می کند. خدمات خوب یک وعده نیست - یک برنامه است.

رویکرد پشتیبانی پیشنهادی برای پروژه های B2B:

• چک لیست قبل از نصب: قدرت، ردپا، مسیر جابجایی مواد، منطقه ایمنی اپراتور

• راهنمایی راه اندازی: اعتبار سنجی اولیه، تنظیمات اجرای پایدار، تأیید گزینه

• آموزش اپراتور: نظم بارگذاری رول، مراحل تغییر، عیب یابی اساسی

• اصول تعمیر و نگهداری: روال تمیز کردن، برنامه بازرسی و برنامه ریزی مواد مصرفی

هنگامی که اطلاعات واضحی را در مرحله RFQ ارائه می‌کنید، دوره راه‌اندازی کوتاه‌تر می‌شود و افزایش سرعت شما هموارتر می‌شود.

چرا ماشین برش رول به ورق اتوماتیک را انتخاب کنید؟

1. راندمان بالا: دستگاه برش رول به ورق می تواند کاغذ را به سرعت و با دقت برش دهد و کارایی تولید را بهبود بخشد.

2. دقت بالا: دستگاه برش حلقه به ورق دارای عملکرد برش با دقت بالا است که می تواند به برش دقیق کاغذ با مشخصات مختلف دست یابد.

3. درجه بالایی از اتوماسیون: دستگاه برش قرقره به ورق می تواند به طور خودکار فرآیند برش، تغذیه و جمع آوری را بدون مداخله دستی تکمیل کند، که کارایی و ایمنی کار را تا حد زیادی بهبود می بخشد.

4. کاربرد گسترده: دستگاه برش قرقره به ورق برای انواع مختلف کاغذ از جمله پوشش نرم، سخت، دو طرفه و غیره مناسب است.

5. صرفه جویی در منابع: دقت برش دستگاه برش قرقره به ورق بالا است، که می تواند به طور موثر از هدر رفتن کاغذ به دلیل برش نادرست جلوگیری کند و در نتیجه باعث صرفه جویی در منابع شود.

6. حفاظت از محیط زیست خوب: دستگاه برش حلقه به ورق از فناوری و تجهیزات پیشرفته استفاده می کند که می تواند به مصرف انرژی کم و حالت تولید آلودگی کم دست یابد و الزامات حفاظت از محیط زیست را برآورده کند.

ویژگی های دستگاه  برش رول آستین کوچک به ورق

1. گزینه حداکثر عرض برش: 360، 500، 600، 700، 1000 میلی متر.
2. دقت برش: 0.03 میلی متر
3. ضخامت مواد: 0.5 میلی متر-20 میلی متر (با توجه به مواد مختلف)
4. سرعت برش: 100 برش در دقیقه.
5. هر دو برش بوسه و برش کامل در دسترس هستند. برش کامل برای دستگاه استاندارد است و برش بوسه یک گزینه است.
6. ترکیبی از PLC و سروو موتور.
7. دستگاه علامت چشم برای اختیاری
8. شفت هوا به عنوان شفت بارگذاری.
9. دو لوازم جانبی، حذف کننده استاتیک و تسمه نقاله، برای انتخاب شما
10. عملکرد باز کردن خودکار.

پارامترهای ماشین

شماره مورد	LT-360	LT-500	LT-600	LT-700	LT-1000
پهنای وب	0-360 میلی متر	0-500 میلی متر	0-600 میلی متر	0-700 میلی متر	0-1000 میلی متر
طول برش	0-9999.99 میلی متر	0-9999.99 میلی متر	0-9999.99 میلی متر	0-9999.99 میلی متر	0-9999.99 میلی متر
سرعت برش	100 برش در دقیقه	100 برش در دقیقه	100 برش در دقیقه	100 برش در دقیقه	100 برش در دقیقه
دقت برش	0.03 میلی متر	0.03 میلی متر	0.03 میلی متر	0.03 میلی متر	0.03 میلی متر
ولتاژ	220 ولت / 380 ولت	220 ولت / 380 ولت	220 ولت / 380 ولت	220 ولت / 380 ولت	220 ولت / 380 ولت
اندازه	1100x1420x1280mm	1250x1420x1280mm	1350x1420x1280mm	1450x1420x1280mm	1730*1420*1280 میلی متر
وزن	320 کیلوگرم	380 کیلوگرم	400 کیلوگرم	420 کیلوگرم	450 کیلوگرم
توان کل	2.2 کیلووات	2.2 کیلووات	2.2 کیلووات	2.2 کیلووات	2.2 کیلووات

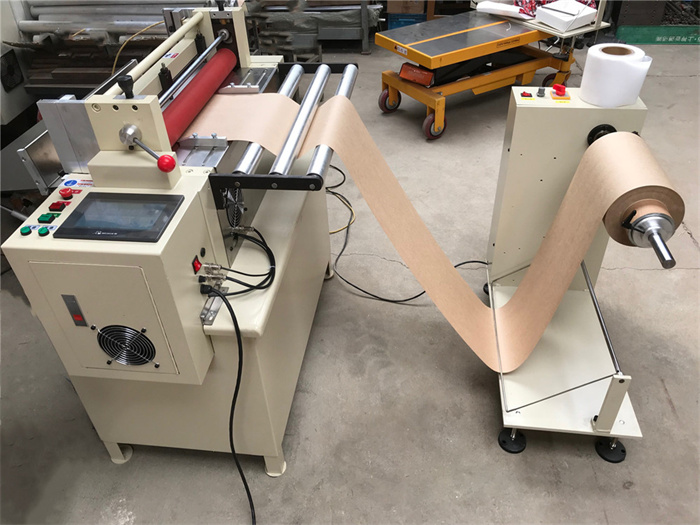

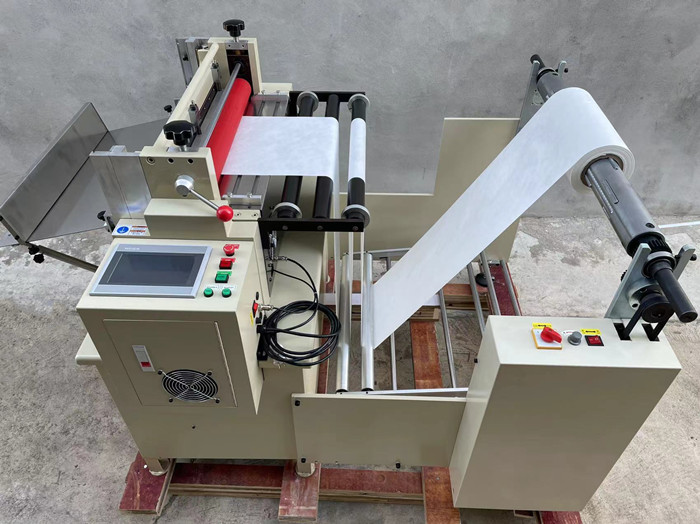

عکس های ماشینی



پیکربندی ماشین

گواهی CE

نظرات مشتریان ما
