Automaatne kokkutõmbumismuhvi rullimine lehe lõikamismasinaks

Automaatne kokkutõmbumismuhvi rullimine lehe lõikamismasinaks

Toote kirjeldus

Paljud kliendid tulevad rullist-lehele lõikamisele tuttava hetke järel: tellimused kasvavad, kile läheb õhemaks või tehnilisemaks ning kitsaskohaks saab käsitsi või poolkäsitsi lõikamine. Operaatorid alustavad kompenseerimist 'tunnetusega' – reguleerivad vaistu järgi pinget, kärbivad servi, lõikavad uuesti lühikesi lehti ja virnastavad käsitsi, et vältida vaiade libisemist. See töötab… kuni ei tööta.

See masin töötati välja selle reaalsuse jaoks. See on mõeldud vaikseks ja usaldusväärseks sammuks teie reas – see, mis muudab suure rulli leheväljundiks, mis näeb välja distsiplineeritud ja professionaalne. Kui see töötab hästi, märkate seda väikestes sensoorsetes detailides: võrk jookseb sujuvalt, lõikamine jääb puhtaks ning kogutud lehed istuvad lamedamalt ja paremini joondatud. Protsessi tagaajamise asemel saab teie meeskond seda käivitada standardsete sätete, dokumenteeritud kontrollide ja korratavate tulemustega.

Tulemuseks pole lihtsalt 'automaatika'. See on puhtam üleandmine järgmisse jaama – trükkimine, sildistamine, stantsimine, varrukate vormimine või pakkimine –, kus stabiilsus on kõige olulisem.

Toote omadused ja esiletõstmised

Põhilised võimalused, mis otseselt toetavad tootmistulemusi:

• Mitu lõikelaiuse valikut, et saaksite oma veebilaiuse sobitada ilma võimsust üle ostmata

• Kõrge lõiketäpsus, mis on loodud nõudlike materjalide ja rangete tolerantsusnõuete jaoks

• PLC ja servomootori kombinatsioon stabiilse liikumise juhtimiseks ja korratavateks tsükliteks

• Täielik lõige standardvarustuses, suudluslõikus on saadaval lisavarustusena konkreetsete töövoogude jaoks

• Valikuline silmamärgi seade, mis toetab rakendusi, mis nõuavad registreeringu joondamist

• Õhkvõlli laadimine, mis on loodud kiiremaks rullivahetuseks ja turvaliseks veebikinnituseks

• Valikuline staatiline eemaldaja, mis vähendab kilevõrkude külgekleepumist, tolmu ligitõmbamist ja käsitsemisprobleeme

• Valikuline konveierilint kogumisvoolu parandamiseks ja käsitsi teisaldamise vähendamiseks

• Automaatne lahtikerimisfunktsioon pideva ja stabiilse söötmise toetamiseks

Materjalid ja rakendused

See masin on mõeldud muunduritele, kes töötavad segamaterjalidega ja soovivad üht lõikeplatvormi, mis saaks hakkama nii metallist kui ka mittemetallist võrega. See sobib rullist lehele lõikamiseks:

• Pakendamise töövoogudes kasutatavad kahanevad varrukad ja etiketid

• PET-, PC-, PVC-kiled ja muud plastmaterjalid

• Alumiiniumfoolium ja vaskfoolium tööstuslikuks muundamiseks

• Liitiumaku kile ja sellega seotud erimaterjalid

• PCB, FPC-ga seotud lehtede lõikamise vajadused

• Flannelett ja teatud mittemetallist painduvad materjalid

• Metallfoolium ja muud materjalid, mille puhul on olulised puhtad lehe servad ja mõõtmete kontroll

Tüüpilised B2B kasutusjuhud:

• Varrukasetikettide valmistamine: kile lõikamine ühtseteks lehtedeks allavoolu teisendamiseks

• Tööstusliku kile teisendamine: lehtede suuruste ettevalmistamine lamineerimiseks, katsetamiseks või vormimiseks

• Fooliumi töötlemine: lehtede ettevalmistamine pakendamiseks, patareideks või spetsiaalseks tööstuslikuks kasutamiseks

• Mitme SKU töötoad: üks rida, mis võimaldab planeeritud käituste alusel materjale vahetada

Praktiline märkus ostjatele: 'parim' seadistus sõltub suuresti teie materjali käitumisest – jäikus, staatiline kalduvus, pinna hõõrdumine ja paksus. Reaalsete näidisandmete jagamine pakkumise ajal aitab lukustada kõige stabiilsema konfiguratsiooni.

Toimivusspetsifikatsioonid ja tootmise planeerimine

B2B-tootmises on jõudlusnumbrid kasulikud ainult siis, kui need muudavad ajakava usaldusväärsuse. See masin on määratletud lihtsa lubaduse järgi: täpsed lehed ühtlases töörütmis.

Peamised jõudluspunktid:

• Lõikekiirus: 100 lõiget/min

• Lõiketäpsus: 0,03 mm

• Lõikepikkuse vahemik: 0–9999,99 mm

• Materjali paksus: 0,5–20 mm, olenevalt erinevatest materjalidest

Kuidas neid spetsifikatsioone planeerimisel kasutada:

• Kasutage lõikepikkust ja kiirust, et hinnata tsüklite arvu vahetuse kohta, seejärel lahutage realistlik rullivahetus- ja kontrolliaeg.

• Kasutage kvaliteedikontrolli kontrollpunktide määramiseks täpsusviidet: esmane heakskiit, proovide võtmine keskjooksul ja vahetusjärgne kontroll.

• Kui kasutate õhukesi kilesid, mis võivad staatiliselt või kõverduda, kavandage valikuline antistaatiline ja sujuvam kogumisvool, et kaitsta kasutatavat väljundit suurematel kiirustel.

Kiire planeerimise tabel:

Lõikerežiimid ja kvaliteedikontroll

Erinevad tooted nõuavad erinevaid 'lõiketunde'. Mõned rakendused soovivad otsustavat täielikku eraldamist; teised soovivad kontrollitud hindamist, mis jääb hilisemaks töötlemiseks puutumatuks.

• Täielik lõikamine on standardne ja sobib ideaalselt lehtede väljastamiseks, mis virnatakse, loendatakse, pakitakse või sisestatakse järgmisse jaama üksikute lehtedena.

• Kiss-cut on saadaval lisavarustusena, kui teie protsess nõuab osalist lõikamist või kontrollitud eraldamist (nt töövood, mis vajavad materjali toetamist enne järgmist sammu).

QC-meeskondade jaoks on soovitatavad kontrollid järgmised:

• Esmane kontroll sihtpikkuse ja laiuse juures, mis kinnitab puhtad servad ja ühtsed mõõtmed

• Perioodiline proovide võtmine jooksu ajal, eriti pärast rullivahetust

• Kuumatundlike kilede visuaalne kontroll servade murdumise, venimise või deformatsiooni suhtes

• Kogumiskontrollid: virn on sageli varaseim hoiatussignaal pinge või staatiliste probleemide kohta

Juhtimissüsteem ja operaatori kogemus

Masin, mis 'näeb välja automatiseeritud', kuid sõltub siiski operaatori instinktidest, ei muutu vahetustega. See süsteem kasutab korduva liikumise ja standardse töö toetamiseks PLC ja servomootori kombinatsiooni.

Mida see põrandal tähendab:

• Seadeid saab käivitada dokumenteeritud retseptidena, mitte 'operaatorimälu'

• Servoajamiga liikumine aitab stabiliseerida tsükli ajastust ja vähendada korratavust

• Operaatorid saavad keskenduda söötmise distsipliinile, kontrollile ja kogumisele – mitte pidevale mikroreguleerimisele

B2B taimede puhul parandab see:

• Koolitusaeg uutele operaatoritele

• Kooskõla päevase ja öise vahetuse vahel

• Seadete jälgitavus, kui klientide kaebused nõuavad uurimist

Veebi käsitsemise ja lahtikerimise stabiilsus

Rull-lehele lõikur elab või sureb veebikäitumise tõttu. Isegi väikesed söötmise erinevused võivad ilmneda viltu olevate lehtedena, ebaühtlaste pikkuste või kalduvate virnadena.

See masin sisaldab:

• Automaatne lahtikerimisfunktsioon, mis toetab stabiilset söötmist pideva töötamise ajal

• Õhkvõlli laadimine, mis aitab rulli kinnitada ja vähendab seadistamise aega

Parema stabiilsuse tagamiseks soovitatav töödistsipliin:

• Enne käivitamist kontrollige rullide joondamist ja laadimise tihedust

• Säilitage kilevõrkude jaoks puhtad rullid ja tolmuvaba keskkond

• Staatilisele elektrile kalduvate materjalide puhul kaaluge valikulise staatilise eemaldaja lisamist, et vähendada klammerdumise ja käsitsemisega seotud probleeme

• Kasutage valikulist konveierilinti, kui teie lehed vajavad sujuvamat ülekandmist ja puhtamat kogumist ilma käsitsi tõmbamiseta

Registreerimine ja silmamärgi valik

Mõned varruka- ja prinditud kilerakendused nõuavad joondamist, et printida märgid või korrata pikkusi. Nendel juhtudel on lisavarustusena saadaval silmamärgi seade.

Kuidas see aitab tootmisel:

• Parem joonduse järjepidevus, kui teie allavoolu samm sõltub prinditud asukohast

• Vähendatud 'reguleerimise ja tagasilükkamise' tsükleid jooksu alguses

• Prognoositavam lõikepaigutus, kui materjali kordus ja visuaalsed omadused on olulised

Kui te registreerimist ei nõua, otsustavad paljud kliendid jätta põhikonfiguratsiooni lihtsamaks ja investeerivad selle asemel kogumise stabiilsusesse ja staatiilisse juhtimisse. Õige valik sõltub sellest, kui ranged on teie allavoolu joondamise nõuded.

Kohandamise ja konfigureerimise valikud

B2B ostjad soovivad harva ühte fikseeritud masinat – nad tahavad oma veebi, ruumi ja väljundstiili jaoks õiget konfiguratsiooni.

Saadaolevad konfiguratsioonijuhised hõlmavad järgmist:

• Laiuse valik mudeli järgi, et see vastaks teie veebilaiusele ja kasvuplaanile

• Valikuline silmamärgiseade registreeritud lõikamisvajaduste jaoks

• Valikuline staatiline eemaldaja kilevõrkudele, kus tolmu ligitõmbamine ja kleepumine tekitavad jääke

• Valikuline konveierilint, et parandada lehtede ülekandmist ja hoida virnad korralikumad

• Suudluslõikamise võimalus töövoogudele, mis nõuavad kontrollitud lõikamist, mitte täielikku eraldamist

Praktiline viis valikute üle otsustamiseks:

• Kui teie sissekanne on enamasti 'mõõtmeline', keskenduge seadistus- ja juhtimisdistsipliinile.

• Kui teie jäägid on enamasti 'käsitletavad', investeerige staatilisuse vähendamisesse ja paremasse kogumisvoogu.

• Kui teie sissekanne on enamasti 'joondus', kaaluge silmamärgi valikut ja protsessi rangemat valideerimist.

Kvaliteet, vastavus ja dokumentatsioon

Hanke- ja insenerimeeskondade jaoks ei tähenda aktsepteerimine ainult jõudlust; see puudutab ka dokumentatsiooni ja vastavusvalmidust.

Sellel masinal on:

• CE-sertifikaat on näidatud olemasolevana

• Masina konfiguratsiooni võrdlusmaterjalid

• Praktiline tugi tehase vastuvõtutestimisel: pikkuse kontroll, väljundi konsistentsi kontroll ja valiku kontrollimine

Kui juhite reguleeritud tarneahelaid või ekspordile keskendunud tootmist, määrake eelnevalt kindlaks:

• Teie nõutavad testidokumendid ja kontrolli vorm

• Saadetise pakkimisstandardid

• Varuosade ootused esimeseks tegevusaastaks

Paigaldamine, teenindus ja pikaajaline töö

Kõige kallim masin on see, mis töötab ebaühtlaselt. Hea teenindus ei ole lubadus – see on plaan.

Soovitatav tugimeetod B2B projektide jaoks:

• Paigalduseelne kontrollnimekiri: võimsus, jalajälg, materjali käsitsemise tee, operaatori turvatsoon

• Kasutuselevõtu juhised: esmakordne valideerimine, stabiilsed käitamise sätted, valiku kontrollimine

• Operaatorkoolitus: rullide laadimise distsipliin, ülemineku sammud, põhilised veaotsingud

• Hoolduse põhitõed: puhastusprotseduurid, ülevaatuse ajakava ja kulumaterjalide planeerimine

Kui esitate pakkumise etapis selget teavet, muutub kasutuselevõtu periood lühemaks ja ülesastumine on sujuvam.

Miks valida automaatne rull-leheks lõikamismasin?

1. Kõrge efektiivsus: Rull-lehe lõikamismasin suudab paberit kiiresti ja täpselt lõigata, parandades tootmise efektiivsust.

2. Kõrge täpsus: rull-lehe lõikamismasinal on ülitäpne lõikamisfunktsioon, mis võimaldab saavutada erinevate spetsifikatsioonidega paberi täpset lõikamist.

3. Kõrge automatiseerituse tase: rull-lehe lõikamismasin võib automaatselt lõpule viia lõikamise, söötmise ja kogumise protsessi ilma käsitsi sekkumiseta, mis parandab oluliselt töö efektiivsust ja ohutust.

4. Lai kohaldatavus: rull-lehe lõikamismasin sobib erinevat tüüpi paberile, sealhulgas pehmele, kõvale, kahepoolsele katmisele jne.

5. Ressursisääst: Rulli ja lehe lõikamismasina lõikamise täpsus on kõrge, mis võib tõhusalt vältida paberi raiskamist ebatäpse lõikamise tõttu, säästes seeläbi ressursse.

6. Hea keskkonnakaitse: rull-lehe lõikamismasin võtab kasutusele täiustatud tehnoloogia ja seadmed, mis võimaldavad saavutada madala energiatarbimise ja vähese saastesisaldusega tootmisrežiimi ning vastavad keskkonnakaitse nõuetele.

omadused Kokkutõmbuva  varruka rullist lehe lõikamismasina

1. Maksimaalne lõikelaiuse valik: 360, 500, 600, 700, 1000 mm.
2. Lõikamise täpsus: 0,03mm
3. Materjali paksus: 0,5mm-20mm (vastavalt erinevatele materjalidele)
4. Lõikekiirus: 100lõike/min;
5. Saadaval on nii kiss-cut kui ka täielik lõige; Täielik lõikamine on standardse masina jaoks ja suudluslõikamine on valik;
6. PLC ja servomootori kombinatsioon.
7. Valikuline silmamärgiseade
8. Laadimisvõllina õhuvõll;
9. Kaks lisatarvikut, staatiline eemaldaja ja konveierilint, mida saate valida
10. Automaatne lahtikerimisfunktsioon;

Masina parameetrid

Kauba number	LT-360	LT-500	LT-600	LT-700	LT-1000
Veebi laius	0-360 mm	0-500 mm	0-600 mm	0-700 mm	0-1000 mm
Lõikepikkus	0-9999,99 mm	0-9999,99 mm	0-9999,99 mm	0-9999,99 mm	0-9999,99 mm
Lõikekiirus	100 lõiget/min	100 lõiget/min	100 lõiget/min	100 lõiget/min	100 lõiget/min
Lõikamise täpsus	0,03 mm	0,03 mm	0,03 mm	0,03 mm	0,03 mm
Pinge	220V/380V	220V/380V	220V/380V	220V/380V	220V/380V
Suurus	1100x1420x1280mm	1250x1420x1280mm	1350x1420x1280mm	1450x1420x1280mm	1730*1420x1280mm
Kaal	320 kg	380 kg	400 kg	420 kg	450 kg
Koguvõimsus	2,2kw	2,2kw	2,2kw	2,2kw	2,2kw

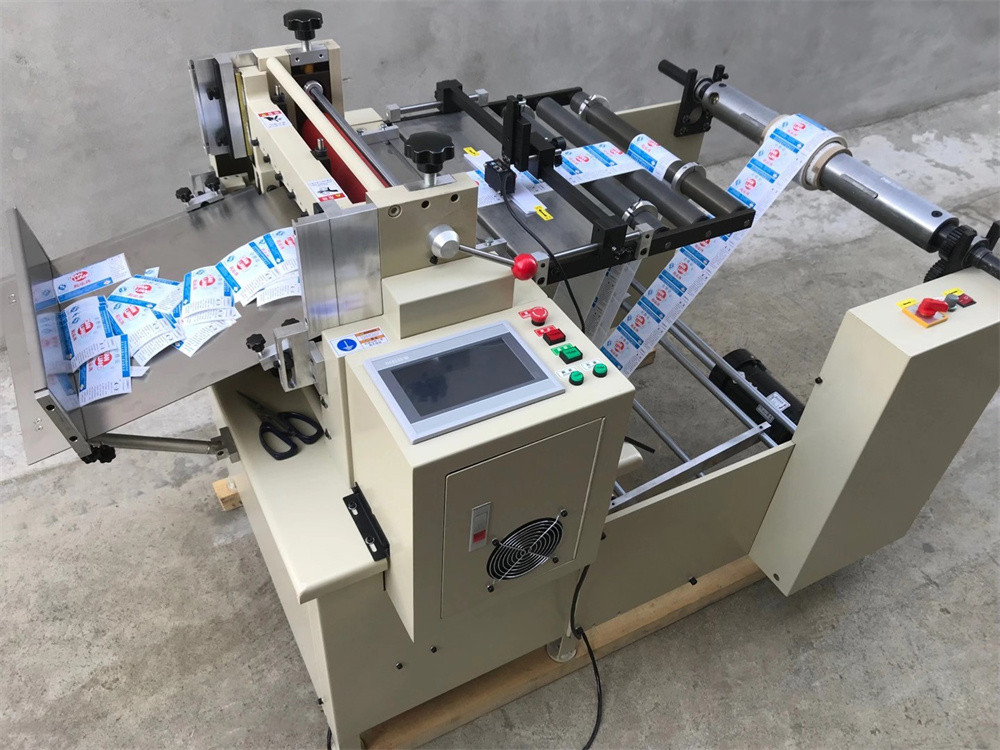

Masina fotod



Masina konfiguratsioon

CE sertifikaat
