Was macht eine Spulenschneidemaschine?

A Die Längsschneidemaschine ist eine wichtige Industrieausrüstung, die dazu dient, breite Hauptspulen oder Rollen in schmalere, produktionsbereite Breiten umzuwandeln. Ingenieure bezeichnen diese neu geschnittenen Segmente oft als Mults oder Stränge. In der Entscheidungsphase geht es bei der Investition oder Modernisierung dieser Ausrüstung nicht nur um das Schneiden von Material. Es geht darum, Engpässe in der nachgelagerten Produktion zu beseitigen. Es erzwingt mikroskopisch kleine Toleranzen in Ihrer gesamten Produktionslinie. Darüber hinaus wird der Randbeschnittabfall drastisch reduziert.

Branchenexperten bezeichnen das Schneiden als teils Kunst, teils Wissenschaft. Die Verwaltung der Bahnspannung stellt selbst die erfahrensten Bediener vor eine Herausforderung. Bei der Konfiguration komplexer Rotorblattkonfigurationen müssen Sie mit Materialmängeln wie Balligkeit umgehen. Präzisionstechnik treibt den gesamten Prozess voran. In diesem Leitfaden wird erläutert, wie diese Systeme funktionieren. Wir erforschen die beteiligten physikalischen Variablen. Sie erfahren außerdem, wie Sie verschiedene Ausrüstungsstufen auf der Grundlage Ihrer spezifischen Substrat- und Volumenanforderungen bewerten.

Wichtige Erkenntnisse

• Prozesseffizienz: Längsschneidemaschinen wandeln Materialien exponentiell schneller um als Querschneiden oder Scheren und verwandeln oft 8–10 Stunden herkömmlicher Schneidarbeit in einen kontinuierlichen 1-stündigen Prozess.
• Spannung ist alles: Hochwertige Schneidmaschinen nutzen Schlaufengruben und fortschrittliche Spannständer, um Materialinkonsistenzen (z. B. Schwankungen der Mitteldicke) zu bekämpfen und Fehler wie „Teleskopieren“ zu verhindern.
• Materialunabhängigkeit mit Nischenkonfigurationen: Während die grundlegende Physik (Abwickeln, Schlitzen, Aufwickeln) identisch bleibt, müssen die Werkzeuge streng auf das Substrat abgestimmt sein – unabhängig davon, ob es sich um die Handhabung von dickem Stahl, Papierrollen oder BOPP-Kunststofffolien handelt.
• Automatisierung steigert den ROI: Moderne Systeme konzentrieren sich auf die Gesamtanlageneffektivität (Overall Equipment Effectiveness, OEE), indem sie manuelle Werkzeugwechsel mithilfe von Robotereinrichtungen und Doppelschneidköpfen von Stunden auf unter 5 Minuten reduzieren.

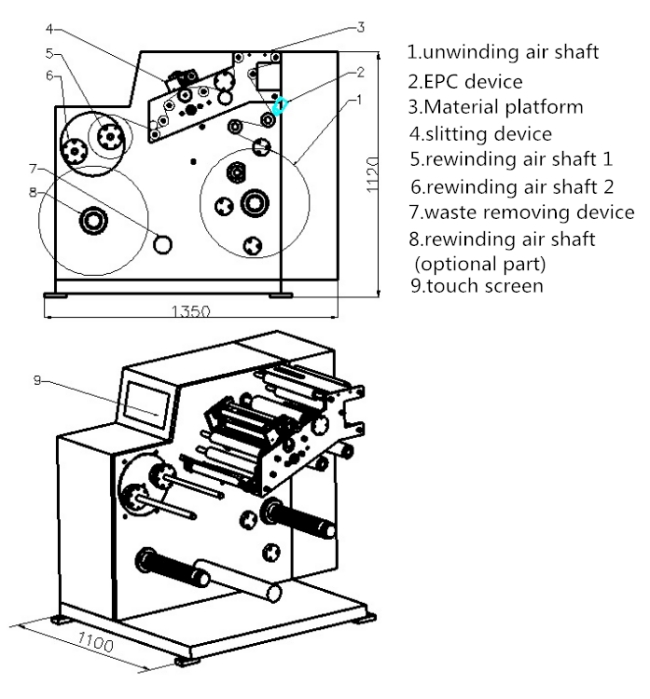

Die Kernmechanik: Wie der Schneidprozess tatsächlich funktioniert

Die Analyse der Beziehung zwischen Hardware und Prozess offenbart das wahre technische Fachwissen hinter der Materialumwandlung. Der Prozess durchläuft drei verschiedene, hochsynchronisierte Phasen. Jede Phase hängt davon ab, dass der vorherige Schritt einwandfrei ausgeführt wird.

1. Abwickeln (Decoiling): Der Vorgang beginnt an der Abwickelstation. Bediener laden die Masterrolle auf einen Spreizdorn. Dieser Mechanismus greift den Innendurchmesser sicher. Kantenführungen erkennen dann seitliche Verschiebungen. Sie führen das Material perfekt direkt in den Schneidkopf ein.
2. Die Schlitzphase (Dorne und Messer): Die Bahn wird in Längsrichtung durch einen Hochleistungsschneidkopf geführt. Dieser Kopf besteht aus parallelen Wellen, die rotierende Messer halten. Präzise Distanzringe halten die Messer ausgerichtet.

   Technische Faustregel: Die Eindringtiefe steht im umgekehrten Verhältnis zur Materialhärte. Härtere Materialien erfordern eine geringere Klingendurchdringung. Sobald sie gepunktet sind, brechen sie leicht. Im Gegensatz dazu erfordern weichere Materialien ein tieferes Eindringen, um sauber zu brechen, ohne zu reißen.
3. Rückspulen (Rückspulen): Das System spult die neu geschnittenen schmaleren Stränge kontinuierlich zurück. Hier stehen Bediener vor größten körperlichen Herausforderungen.

Spannung bestimmt den rückläufigen Erfolg. Masterspulen liegen selten perfekt flach. Hersteller produzieren sie oft „gekrönt“. Das bedeutet, dass sie in der Mitte dicker sind. Ohne die richtige Spannung übernimmt die Physik. Dickere Mittelstränge werden schneller zurückgespult. Sie ziehen fester als die dünneren Außenstränge. Durch diese Diskrepanz sind die äußeren Spulen gefährlich locker. Letztendlich kommt es während des Transports zu Strukturversagen.

Bewertung von Schneidgeräten nach Materialanwendung

Unterschiedliche Materialien erfordern völlig unterschiedliche Maschinenarchitekturen. Sie müssen die Gerätetypen sorgfältig kategorisieren. Dies hilft Käufern, Hardware basierend auf den genauen Substratanforderungen in die engere Auswahl zu nehmen.

Schneiden von Schwerlast- und Metallspulen: Die Verarbeitung schwerer Bleche erfordert eine enorme strukturelle Steifigkeit. Diese Linien verfügen über Wellen mit hohem Drehmoment. Sie verwenden schwere Richtmaschinen für Materialien mit einer Dicke von mehr als 2 mm. Looping-Pits sind nicht verhandelbar. Sie absorbieren Schwankungen der Stranggeschwindigkeit. Das Hauptaugenmerk liegt weiterhin auf der Einhaltung enger Rechtwinkligkeitstoleranzen. Sie möchten eine Abweichung von weniger als 0,010 Zoll für nachgelagerte CNC- oder automatisierte Stanzprozesse.

Papier- und Etikettenverarbeitung: Papiermaterialien verhalten sich unterschiedlich. Sie erzeugen Staub und reißen bei unregelmäßiger Spannung leicht. Anlagen verarbeiten diese Substrate mit einem Automatische Papierrollenschneidemaschine oder eine spezielle Kleine Etikettenschneidemaschine für Rollen . Das Verfahren basiert auf staubfreiem Scherenschneiden. Es legt Wert auf extreme Kantenglätte. Eine präzise Spannungsregelung verhindert ein plötzliches Reißen der Bahn bei Hochgeschwindigkeitsläufen.

Folie und flexible Verpackung: Kunststoffe lassen sich leicht dehnen. Sie knittern bei falscher Spannung. Hersteller verwenden spezielle Systeme wie ein Automatische Kunststofffolienschneidemaschine oder a BOPP-Kunststoff-Rollenschneidemaschine . Diese Systeme nutzen Rasier- oder Scherschlitze. Ingenieure schneiden sie speziell für dünne, hochdehnbare Materialien zu. Die hervorragende Kantenführung verhindert Kantendehnungen und sorgt für bündige Rollen.

Kompakte und agile Lösungen: Einige Anlagen benötigen keine massiven Leitungen im Grubenstil. Sie übernehmen die Verarbeitung kleinerer Mengen oder die Sekundärverarbeitung. A Kleine Schneide- und Aufwickelmaschine oder eine Die automatische Papierschneide-Aufwickelmaschine passt perfekt in diese Nische. Sie bieten eine lokalisierte, agile Kontrolle. Sie sparen enorme Stellfläche und liefern gleichzeitig saubere Schnitte für Etiketten und Sekundärverpackungen.

Substratkategorie	Primäre Schneidmethode	Wichtige strukturelle Anforderung	Häufiger zu vermeidender Fehler
Schwermetalle (>2mm)	Brech-/Rotationsschere	Hochdrehmoment-Dorne, Schleifengruben	Sturz, Mikrovibrationen
Papier und Etiketten	Scherenschneiden	Staubabsaugung, Spannungsregelung	Netzreißen, Staubbildung
BOPP / Kunststofffolien	Rasiermesser-/Scherenschneiden	Rollen mit geringer Reibung	Faltenbildung, Dehnung der Kanten

Der Business Case: Zuordnung von Merkmalen zu Ergebnissen

Moderne Ausrüstung verbindet die Rohkapazitäten direkt mit den ROI- und ESG-Zielen. Lassen Sie uns untersuchen, wie sich physische Maschinenfunktionen auf betriebliche Ergebnisse auswirken.

Nachgelagerte Konsistenz: Einwandfreie Kantenbedingungen und enge Breitentoleranzen sind von enormer Bedeutung. Sie reduzieren das Blockieren direkt. Sekundärprozesse sind auf perfekt dimensioniertes Rohmaterial angewiesen. Automatisierte Stanz-, Spritzguss- und kontinuierliche Verpackungslinien stoppen sofort, wenn die Strangbreiten variieren. Durch die Aufrüstung Ihres Rollenschneiders entfallen diese nachgeschalteten Mikrostopps.

Abfallreduzierung und schlanke Fertigung: Präzision macht das spätere Abschneiden von überschüssigem Material überflüssig. Hochwertige Kantenführungssysteme führen die Bahn perfekt nach. Sie minimieren den Kantenabfall. Sie maximieren den Ertrag pro Masterrolle. Diese direkte Materialeffizienz unterstützt Initiativen zur umweltfreundlichen Fertigung, indem teure Abfälle von Recyclingtonnen oder Mülldeponien ferngehalten werden.

Qualitätssicherung und Fehlervermeidung: Fortschrittliche Systeme fixieren die Schichten an Ort und Stelle. Sie verhindern das „Teleskopieren“, einen Defekt, bei dem Rollenschichten aus der Ausrichtung geraten und wie ein zusammengebrochenes Teleskop aussehen. Moderne Spannungen sorgen für gratfreie Kanten. Diese Anforderung ist in Branchen mit hohen Einsätzen nach wie vor absolut nicht verhandelbar. Die Luft- und Raumfahrtfertigung und die Brennstoffzellenmontage lehnen jedes Material ab, das mikroskopisch kleine Kantengrate aufweist.

Wichtige Komponenten, die bei der Lieferantenbewertung zu prüfen sind

Die Bewertung von Anbietern erfordert eine strenge technische Checkliste. Sie müssen die Haltbarkeit und Betriebsleistung der Ausrüstung beurteilen, bevor Sie eine Bestellung unterzeichnen. Konzentrieren Sie Ihr Audit auf diese spezifischen Hardwarekomponenten.

• Werkzeugpräzision (Messer und Abstandshalter): Bewerten Sie die metallurgische Qualität der Schlitzmesser. Sie müssen je nach Substrat zwischen Schnellarbeitsstahl und Wolframkarbid wählen. Eine schlechte Ausrichtung der Welle führt zu Mikrovibrationen. Diese Vibrationen führen direkt zu nicht den Spezifikationen entsprechenden Schnitten und einem schnellen Verschleiß der Klinge.
• Schrottwickler: Kantenbeschnitt ist aufgrund der Rohdimensionierung der Hauptspule praktisch unvermeidbar. Stellen Sie sicher, dass der Hersteller robuste Doppelabfallwickler integriert. Diese Wickler müssen mit der maximalen Liniengeschwindigkeit Schritt halten. Andernfalls kommt es durch Ausschussstaus zum Stillstand der gesamten Linie.
• Looping Pits & Spannständer: Suchen Sie nach Spannlösungen, die auf Ihr Material abgestimmt sind. Bei Metallen mit unterschiedlicher Querschnittsdicke ist eine Schlaufengrube zwingend erforderlich. Es absorbiert überschüssigen Durchhang. Es normalisiert die Bahn, bevor die Stränge in das Aufroller-Spanngerüst eintreten.
• Sicherheit und Ergonomie: Untersuchen Sie die Bedienoberfläche. Moderne Standards schreiben das „freihändige“ Einfädeln vor. Suchen Sie nach automatischen Separatoren. Dadurch entfällt für den Bediener die manuelle Handhabung scharfer Stahlstränge. Sie verhindern außerdem, dass der Bediener wiederholt schwere Trennscheiben anhebt.

Automatisierung, OEE und die Umstellung auf „intelligente“ Längsteilanlagen

Skalierbarkeit und Zukunftssicherheit dominieren die aktuellen Diskussionen über Geräte. Der Übergang zu „intelligenten“ Linien wirkt sich erheblich auf Ihre Gesamtanlageneffektivität (OEE) aus.

Minimierung der Umrüstzeiten: Herkömmliche Klingeneinstellungen erfordern stundenlanges manuelles Schrauben. Bediener messen Abstandshalter von Hand. Suchen Sie nach modernen Maschinen mit Offline-Werkzeugkarussells. Bewerten Sie den Aufbau von Roboter-Schneidwerkzeugen. Alternativ können Sie Maschinen in Betracht ziehen, die mit zweiten Schneidköpfen ausgestattet sind. Diese Upgrades reduzieren den Werkzeugwechsel von einer brutalen 3-Stunden-Tortur auf einen einfachen 2–4-Minuten-Prozess.

Daten und vorausschauende Wartung: Führende Hersteller integrieren jetzt umfangreiche IoT-Funktionen. Intelligente Sensoren überwachen die Schwingungen der Welle in Echtzeit. Sie verfolgen den Klingenverschleiß über Tausende von Kilometern Substrat. Sie messen den Energieverbrauch pro Rolle. Diese Daten verhindern aktiv ungeplante Ausfallzeiten. Sie reparieren Komponenten unmittelbar bevor sie ausfallen, nicht danach.

Berechnung des ROI über die Arbeitszuteilung: Automatisierung verändert die Arbeitsgleichung völlig. Vollautomatische Einrichtungen erhöhen die kontinuierliche Liniengeschwindigkeit auf bis zu 400 m/min. Noch wichtiger ist, dass sie die Platzierung des Separators und die Messerverriegelung automatisieren. Diese Technologie kann bis zu einer halben Schicht Handarbeit pro Tag einsparen. Bediener wandeln sich von Arbeitern zu Systemüberwachern.

Einfluss der Automatisierung auf OEE-Metriken,

Metrik,	traditionelle Einrichtung,	intelligente/automatisierte Einrichtung
Werkzeugwechselzeit	1,5 bis 3 Stunden	2 bis 5 Minuten
Bedienereingriff	Schweres manuelles Heben, manueller Abstand	Automatische Roboterverriegelung, freihändig
Vorausschauende Überwachung	Reaktiv (Behebung nach Fehler)	Proaktiv (IoT-Vibrationssensoren)
Durchschnittliche Liniengeschwindigkeit	Mäßig (vom Bediener eingeschränkt)	Bis zu 400 m/min

Abschluss

Eine Hochleistungslängsschneidanlage ist viel mehr als ein einfaches Schneidwerkzeug. Es fungiert als hochentwickeltes Spannungsmanagement- und Materialumwandlungssystem. Die Investition in die richtige Architektur schützt direkt Ihre nachgelagerte Rentabilität. Es minimiert den Ausschuss und eliminiert kostspielige Mikrostopps auf Ihren Nebenlinien.

Verwenden Sie bei der Auswahl eines Anbieters eine strenge Auswahllogik. Priorisieren Sie Hersteller, die ihre Fähigkeit, mit den physikalischen Besonderheiten Ihres spezifischen Materials umzugehen, definitiv nachweisen können. Sie müssen über Fachwissen hinsichtlich der Dickenschwankungen, Dehnungsprofile und Härtegrenzen Ihres Substrats verfügen. Priorisieren Sie außerdem Partner, die Automatisierungspakete anbieten, die perfekt auf die OEE-Ziele Ihrer Fabrik abgestimmt sind.

Ergreifen Sie bei Ihren nächsten Schritten klare Maßnahmen. Prüfen Sie zunächst Ihre aktuellen Ausschussquoten. Dokumentieren Sie Ihre Umstellungsengpässe genau. Wenden Sie sich schließlich an die in die engere Wahl gezogenen Hersteller. Fordern Sie einen Live-Materialtestlauf oder eine virtuelle Demonstration des Werkzeugaufbaus an. Die Geschwindigkeit der Automatisierung aus erster Hand zu erleben, ist der beste Weg, Ihre Investitionsentscheidung zu bestätigen.

FAQ

F: Warum benötigen einige Schneidemaschinen eine Schlaufengrube?

A: Rohe Spulen sind in der Mitte oft dicker als an den Rändern. Beim Schneiden in mehrere Stränge wickeln sich die dickeren Mittelstränge schneller auf. Eine Schlaufengrube ermöglicht das Herunterfallen der dünneren, lockereren Strähnen. Sie synchronisieren sich auf natürliche Weise, bevor sie in das Spanngerüst eintreten, und verhindern so gefährlich lockere Außenwindungen.

F: Was verursacht das „Teleskopieren“ während des Rückstoßvorgangs?

A: Beim Teleskopieren verschieben sich einzelne Schichten einer gewickelten Spule seitwärts, was einem zusammengeklappten Teleskop ähnelt. Die Ursache liegt fast immer in einer falschen Bahnausrichtung. Auch eine ungleichmäßige Wickelspannung und eine stark schwankende Dicke über die Mutterrolle sind Auslöser für diesen kritischen Fehler.

F: Kann dieselbe Schneidemaschine Metall, Kunststoff und Papier verarbeiten?

A: Im Allgemeinen nein. Während die grundlegenden Abwickel-/Aufwickelprinzipien identisch bleiben, variieren die physikalischen Anforderungen stark. Drehmomentwerte, Messerdesigns (Zerkleinerung, Schere oder Rasiermesser) und Spannsysteme unterscheiden sich erheblich zwischen Hochleistungsstahlleitungen und empfindlichen Kunststofffoliensystemen. Die Werkzeuge müssen speziell für das jeweilige Substrat entwickelt werden.

F: Wie schnell können moderne Schneidwerkzeuge geändert werden?

A: Während die manuelle Einrichtung von Abstandshaltern und Messern mehrere Stunden dauern kann, beseitigt moderne Technologie diesen Engpass. Hochmoderne automatisierte Linien nutzen mehrarmige Werkzeugrevolver oder Roboteraufbauten. Sie erledigen komplizierte Klingenwechsel und Verriegelungen in weniger als 5 Minuten.
