Come funziona una macchina da taglio roll-to-sheet?

Le macchine da taglio a rullo a foglio sono essenziali nelle industrie che richiedono il taglio preciso di materiali da grandi rotoli in singoli fogli. Sono utilizzati in una varietà di impostazioni, tra cui imballaggi, stampa, tessuti e produzione. Con i progressi nell'automazione, queste macchine possono ora gestire materiali complessi come un foglio di alluminio, PVC, tessuti non tessuti e persino film, rendendoli indispensabili per la produzione su larga scala. Questo articolo fornisce una panoramica completa di come funzionano le macchine da taglio a rullo a foglio, facendo luce sul loro funzionamento, meccanismi e materiali che elaborano.

Comprendere come funzionano le macchine da taglio a rullo

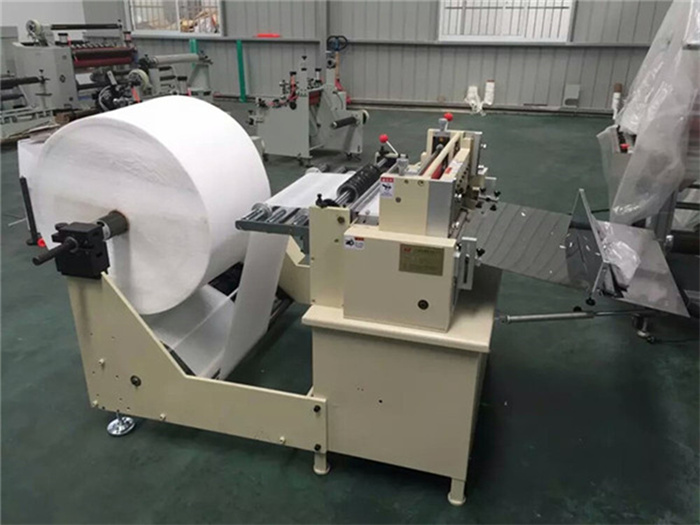

In termini semplici, una macchina da taglio a rullo a foglio srotola il materiale da un rotolo, lo guida attraverso la macchina, lo taglia a intervalli precisi e si impila o sposta i fogli per ulteriori elaborazioni. A seconda del modello della macchina e delle sue specifiche, possono essere elaborati diversi materiali come carta, foglio di alluminio, PVC e tessuti non tessuti. Nelle sezioni seguenti, ci immergeremo nei principali meccanismi dietro queste macchine, compresi i sistemi di alimentazione, i metodi di taglio, la gestione dei materiali e le applicazioni del settore.

Meccanismo di alimentazione e movimentazione dei materiali

UN L'efficienza del rullo a foglio di foglio dipende in gran parte dal suo meccanismo di alimentazione, che controlla il modo in cui il materiale viene srotolato e trasportato attraverso la macchina. Questa fase è essenziale per mantenere l'elaborazione regolare e ininterrotta. Ecco come funziona:

1. Sbalirsi il rotolo : un rotolo di materiale, spesso centinaia o migliaia di metri di lunghezza, è montato sull'alimentatore della macchina. L'alimentatore si regola automaticamente per controllare la velocità di svolgimento, garantendo un flusso costante di materiale.

2. Controllo della tensione : per evitare lo strappo o le rughe, la macchina mantiene una tensione uniforme man mano che il materiale viene attraversato. I modelli avanzati utilizzano servi motori o sistemi pneumatici per un controllo preciso della tensione, che è essenziale per materiali delicati come un foglio di alluminio o PVC sottile.

3. Allineamento e posizionamento : il materiale passa attraverso i rulli che lo mantengono allineato. Alcune macchine utilizzano sensori ottici per rilevare e regolare l'allineamento, garantendo che ogni taglio sia accurato. Il disallineamento in questa fase può portare a tagli errati, con conseguenti rifiuti di materiale.

4. Velocità di alimentazione : i modelli ad alta velocità possono alimentare materiali a velocità fino a diversi metri al secondo. Ciò richiede la sincronizzazione con il sistema di taglio, garantendo che ogni taglio si verifichi proprio senza causare marmellate o ritardi.

5. Sensori di materiale : questi sensori monitorano dinamicamente il bordo, la larghezza e la lunghezza del materiale per regolare le operazioni di alimentazione e taglio. Ciò è particolarmente utile per la gestione di materiali con spessori variabili, come tessuti non tessuti.

Meccanismi di taglio: tipi e tecniche

Una volta che il materiale è allineato, si sposta sulla fase di taglio. Le macchine da taglio roll-to-sheet impiegano vari meccanismi di taglio a seconda del tipo di materiale e della precisione richiesta.

1. Taglio rotante : le lame rotanti sono comunemente utilizzate per i materiali che richiedono tagli continui ad alta velocità, come carta e film . Il taglio rotante prevede una lama circolare che gira contro una superficie di taglio, tagliando il materiale mentre passa attraverso. Questo metodo è preciso ed efficiente, maneggiando grandi volumi con manutenzione minima.

2. Tagliamento della ghigliottina : questo metodo utilizza una lama dritta in stile ghigliottina che taglia verticalmente attraverso il materiale. È ideale per materiali più spessi, come tessuti non tessuti e alcuni film, che forniscono bordi puliti e dritti. La macchina può utilizzare energia idraulica o pneumatica per premere la lama, a seconda dello spessore e della resilienza del materiale.

3. COLLO LASER : per progetti intricati o materiali delicati, alcune macchine incorporano la tecnologia di taglio laser. I laser possono ottenere tagli precisi senza contatto diretto, riducendo il rischio di sfilacciamento o danno. Sebbene più costose, le macchine equipaggiate al laser sono ideali per materiali o prodotti di alto valore che richiedono forme dettagliate.

4. Tagliamento dei coltelli caldi : per i materiali che tendono a sfilacciare, come i tessuti in PVC o sintetici, il taglio del coltello caldo è una soluzione efficace. La lama riscaldata scioglie i bordi mentre taglia, sigillandoli per evitare lo sfilacciamento.

5. Lunghezze e forme di taglio personalizzabili : molte macchine sono programmabili, consentendo agli operatori di impostare lunghezze di taglio, larghezze o forme personalizzate. Questa flessibilità consente alle aziende di utilizzare un'unica macchina per più prodotti, aumentare la produttività e ridurre i costi operativi.

Sistemi di automazione e controllo

L'automazione è una caratteristica chiave nelle moderne macchine da taglio a rullo a foglio, migliorando la produttività e la precisione. I sistemi di controllo gestiscono ogni aspetto del funzionamento della macchina, dall'alimentazione dei materiali al taglio, allo stacking e alla gestione degli errori.

1. Controller logici programmabili (PLC) : la maggior parte delle macchine utilizza PLC per controllare e monitorare ogni fase del processo di taglio. Gli operatori possono inserire specifiche, come la lunghezza del taglio e la velocità di alimentazione, attraverso un'interfaccia touchscreen.

2. Sensori e sistemi di rilevamento : i sensori rilevano potenziali problemi come disallineamento, doppia alimentazione o marmellate, consentendo alla macchina di apportare regolazioni in tempo reale. Ciò riduce al minimo i tempi di inattività e riduce i rifiuti catturando errori all'inizio del processo.

3. Impilamento e smistamento automatico : molte macchine sono dotate di una funzione di impilamento automatico, in cui i fogli tagli sono ben impilati o raccolti dopo il taglio. Ciò elimina la necessità di smistamento manuale e migliora l'efficienza dei processi a valle.

4. Caratteristiche di sicurezza integrate : la sicurezza è essenziale, in particolare con le operazioni di taglio ad alta velocità. Le macchine incorporano arresti di emergenza, coperture di protezione e barriere luminose per prevenire il contatto accidentale con le parti in movimento.

5. Monitoraggio e diagnostica remoto : i modelli avanzati offrono funzionalità di accesso remoto, consentendo agli operatori di monitorare le prestazioni della macchina, eseguire la diagnostica e risolvere i problemi da un computer o smartphone.

Applicazioni in tutti i settori

Le macchine da taglio a rullo a foglio sono versatili e trovano applicazioni in numerosi settori. Ecco alcuni degli usi comuni:

1. Stampa e imballaggi : in questi settori, materiali come i film di carta e plastica vengono tagliati in fogli per ulteriori elaborazioni, come la stampa, la laminazione o l'assemblaggio in imballaggi.

2. Tessuti e abbigliamento : I tessuti non tessuti sono comunemente usati in tessuti medici, abbigliamento e tappezzeria. Le macchine da taglio a rullo a foglio preparano questi materiali per una facile manipolazione e produzione.

3. Alimenti e prodotti farmaceutici : le macchine che tagliano il foglio di alluminio in fogli sono fondamentali per l'imballaggio alimentare e farmaceutico. Questi materiali richiedono tagli e maneggevoli precisi per mantenere la qualità e prevenire la contaminazione.

4. Elettronica e automobili : PVC e materiali simili utilizzati nell'elettronica e nelle industrie automobilistiche vengono elaborati in fogli per la produzione di componenti, l'isolamento e i film protettivi.

5. Produzione di specialità : per le industrie che richiedono materiali personalizzati o precisi, come attrezzature mediche o etichettature personalizzate, le frese a rullo a fogli sono ideali per la produzione di piccoli batch con elevati requisiti di precisione.

FAQ

1. Quali tipi di materiali può una maniglia di taglio rullo-foglio?
Le macchine da taglio a rullo a foglio possono elaborare vari materiali, tra cui carta, PVC, foglio di alluminio, tessuti non tessuti e film.

2. In che modo una macchina da taglio a rullo a foglio garantisce tagli precisi?
Queste macchine utilizzano sensori di allineamento, controlli di tensione e tecnologie di taglio avanzate come il taglio rotante o laser per garantire tagli accurati e coerenti.

3. Le macchine da taglio a rullo a foglio sono sicure da funzionare?
Sì, le macchine moderne incorporano caratteristiche di sicurezza come fermate di emergenza, coperture protettive e barriere luminose, rendendole sicure per gli operatori con una formazione adeguata.

Le macchine da taglio a rullo a foglio sono una soluzione efficiente e versatile per le industrie che richiedono un taglio preciso di materiali per rollio nei fogli. La loro adattabilità, automazione e precisione aiutano le industrie a migliorare la produttività, minimizzare i rifiuti e soddisfare diverse esigenze di produzione in più settori.
