Máquina de corte de alta velocidade para papel, filme, folha e não tecido
Máquina rebobinadora de corte automático: princípio de funcionamento
O princípio de funcionamento da máquina rebobinadora de corte automático é simples. Envolve o uso de um cortador rotativo que é usado para cortar o material nas larguras desejadas. O material é então passado por um conjunto de rolos que auxiliam no rebobinamento do material em rolos menores. A máquina está equipada com sensores que garantem que o material seja cortado e rebobinado com precisão.
A primeira etapa no funcionamento da máquina rebobinadora e cortadora automática é o carregamento do material. O rolo de material é carregado na máquina por meio de um elevador hidráulico. O rolo passa então por um conjunto de rolos intermediários, que guiam o material em direção ao cortador rotativo. A fresa rotativa, situada a uma certa distância do rolo intermediário, garante que o material seja cortado com precisão. O cortador é guiado por um motor elétrico que controla a velocidade e a direção do cortador.
Depois que o material é cortado nas larguras desejadas, os pequenos rolos passam por um conjunto de rolos que auxiliam no rebobinamento do material em rolos menores. A máquina está equipada com sensores que garantem que o material seja rebobinado com precisão. Os sensores detectam qualquer irregularidade no material e a máquina se ajusta de acordo.
A máquina rebobinadora e cortadora automática também é equipada com um painel de controle que permite ao operador ajustar a velocidade de corte e rebobinamento da máquina. O painel de controle também exibe todas as informações necessárias sobre a máquina, como o material utilizado, a largura do material cortado e a velocidade de funcionamento da máquina.

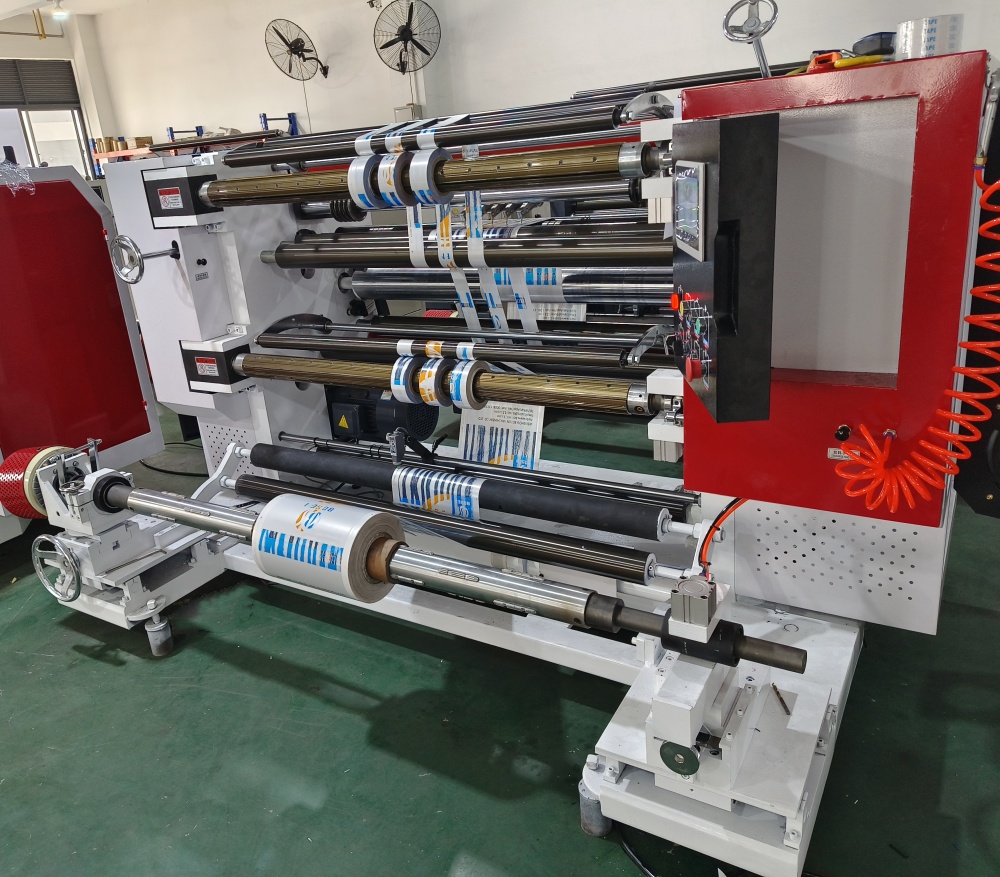

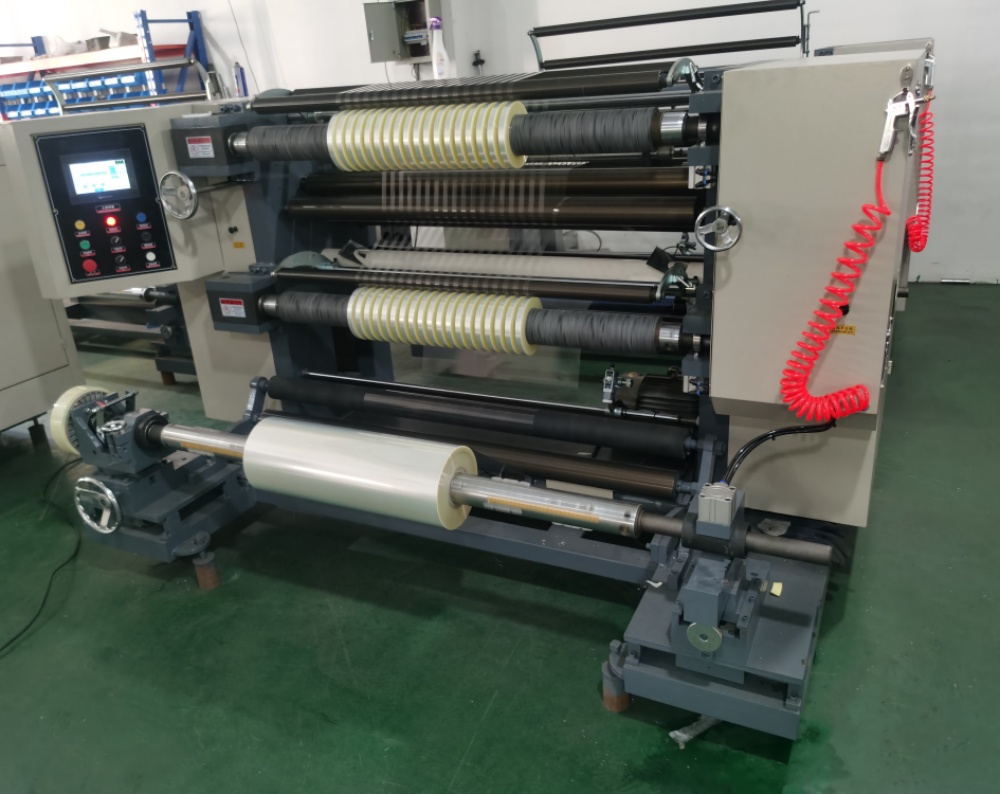

Fotos da máquina de corte e rebobinamento
Aplicativo
Esta máquina de corte longitudinal é adequada para cortar e rebobinar muitos tipos de materiais em rolo, como PP, OPP, BOPP, PET, PVC e diferentes tipos de papel, papel kraft, papel alimentício, etc.
Parâmetros técnicos da máquina de corte e rebobinamento
| Modelo |
LT-1600F |
| Máx. desenrolar o diâmetro do rolo mãe |
600mm |
| Máx. desenrolar a largura do rolo mãe |
1300 mm |
| Diâmetro interno do papel |
76 mm |
| Largura de corte |
20-1600mm |
| Velocidade da máquina |
160m/min |
| Velocidade de corte |
150m/min |
| Diâmetro máximo de rebobinamento |
500 mm × 2 rolos |
| Diâmetro do eixo de rebobinamento |
1' ,2' ,3'(padrão 3', instalação de 2 unidades) |
| Precisão de corte |
±0,5 mm |
| Tensão |
personalizado |
| Potência total |
5,5-10KW |
| Peso bruto |
1000-2500kg |
| Dimensão geral |
2,6×1,7×1,5m |
Com base na boa qualidade da máquina de corte, o efeito é muito bom. Por favor, veja as fotos abaixo.
Existem opções de lâminas de corte e eixos de rebobinagem.
Para lâminas de corte:
1. Lâminas de corte redondas
2. Lâmina de corte reta
Para rebobinar eixos
1. eixo de ar padrão
2. Deslize o fuso
